Vom 3D-Druck bis zur Produktionsform: Wie Ihr Prototypendesign den Markt erreicht

Ein exquisit gestalteter Kunststoffprototyp ruht ruhig auf der Werkbank eines Designers. Zwischen ihm und den Tausenden von Produkten, die dazu bestimmt sind, die Regale der Geschäfte zu füllen, liegt eine Kluft, die als „Schimmel“ bekannt ist. Diese Lücke war der Friedhof unzähliger kreativer Ideen.

Im Studio eines Shanghaier Startups untersucht die Industriedesignerin Li Wei sorgfältig einen 3D-gedruckten Prototyp in ihrer Hand – einen ergonomischen Futterspender für Haustiere.

„Wir haben diesen Prototyp in 17 Versionen iteriert“, sagt sie und dreht die Probe vorsichtig. „Aber um es auf Online-Plattformen zu verkaufen, müssen wir mindestens 5.000 Einheiten produzieren.“

Vom Einzelstück zur Serienfertigung, vom Design zur Massenware – der wichtigste Schritt auf diesem Weg ist die Überbrückung der Fertigungslücke vom 3D-Druck zur Spritzguss-Massenproduktion.

01 Der Wert und die Grenzen von Prototypen

Der 3D-Druck hat das Prototyping revolutioniert. Designer können jetzt Ideen innerhalb von Tagen oder sogar Stunden in physische Einheiten umwandeln, und das zu einem Bruchteil der herkömmlichen Kosten.

Diese Technologie ermöglicht eine schnelle Iteration. Das Team von Li Wei testete zwei Monate lang verschiedene Winkel, Kapazitäten und Materialeffekte für den Tierfutterspender. „Wir haben sogar eine transparente Version gedruckt, um die innere Struktur zu beobachten“, sagt sie und zeigt auf die bunten Prototypen auf der Werkbank.

Allerdings weist der 3D-Druck unüberwindbare Einschränkungen auf. Die Materialkosten pro Prototyp können Dutzende Male höher sein als die eines spritzgegossenen Produkts, und die Produktionsgeschwindigkeit liegt in einem völlig anderen Maßstab: Der 3D-Druck eines Feeders dauert 6 Stunden, während eine Spritzgussmaschine alle 30 Sekunden 8 Stunden produzieren kann.

„Das kritischere Problem ist der Leistungsunterschied“, erklärt der erfahrene Fertigungsingenieur Chen Jianguo. „Der schichtweise Aufbau des 3D-Drucks führt zu Anisotropie, wohingegen spritzgegossene Produkte eine bessere Integrität und höhere Festigkeit aufweisen.“

02 Die entscheidende Entscheidung zur Überbrückung der Kluft

Bei der Umstellung vom Prototypen auf die Massenproduktion stehen Designer zunächst vor der entscheidenden Entscheidung: Wann soll die Form erstellt werden?

Die Herstellung einer Gussform bedeutet eine Vorabinvestition von Zehntausenden bis Hunderttausenden RMB und stellt ein erhebliches Risiko für Startup-Teams dar. „Wir haben gesehen, dass zu viele Designs scheiterten, weil die Form zu früh oder zu spät erstellt wurde“, sagt Chen.

Zu den Kriterien für diese Entscheidung gehören die Designreife, die Validierung der Marktnachfrage und die Prognose des Produktionsmaßstabs. Das Team von Li Wei entschied sich erst, in die Form zu investieren, nachdem es über 3.000 Vorbestellungen für sein Produkt erhalten hatte.

Ebenso wichtig ist die Designoptimierung vor der Formerstellung. Designer müssen die Anforderungen des Spritzgussprozesses berücksichtigen: gleichmäßige Wandstärke, geeignete Formschrägen und sinnvolle Trennlinienpositionen.

„Viele schöne 3D-gedruckte Prototypen würden scheitern, wenn sie direkt für die Formenherstellung verwendet würden“, betont Chen. „Zum Beispiel enthielt das ursprüngliche Design dieses Speisers zu viele rechte Winkel und Dickenvariationen. Wir schlugen 23 Modifikationen vor, um ihn für die Spritzgussproduktion anzupassen.“

03 Die Form: Wegbereiter für die Massenproduktion

Die Form ist das Kernwerkzeug für die Spritzguss-Massenproduktion und die größte Vorabinvestition. Eine einfache Form mit einer Kavität kann 30.000 bis 80.000 RMB kosten, während eine komplexe Form mit mehreren Kavitäten Hunderttausende kosten kann.

Der Formenbau selbst ist ein feinmechanischer Prozess. Moderne Formenfabriken verwenden CNC-Werkzeugmaschinen, Funkenerosion (EDM) und Tieflochbohrgeräte, um Spezialstahlblöcke mit einer Genauigkeit von 0,005 Millimetern zu Formen zu verarbeiten – ein Zehntel des Durchmessers eines menschlichen Haares.

„Die Form dient nicht nur zum Kopieren des Prototyps, sondern auch zur Optimierung des Produktionsprozesses“, sagt Formendesigner Zhao Feng. „Wir müssen die Anschnittposition, Kühlsysteme und Auswurfmechanismen berücksichtigen, um sicherzustellen, dass jeder Zyklus effizient qualifizierte Produkte produziert.“

Die Lebensdauer der Form wirkt sich direkt auf die Produktkosten pro Einheit aus. Mit einer hochwertigen Form können Millionen von Produkten hergestellt werden, wodurch sich die Formkosten möglicherweise auf nur wenige Cent pro Artikel amortisieren.

04 Probeformen und Anpassungen

Sobald die erste Form fertiggestellt ist, beginnt der eigentliche Test. Das Probegießen ist eine Schlüsselphase zur Überprüfung des Formdesigns und zur Anpassung der Spritzgussparameter und erfordert normalerweise 3 bis 5 Iterationen.

„Der erste Probelauf offenbart oft verschiedene Probleme“, erinnert sich Chen an die Erfahrungen des Teams von Li Wei. „Ihr Feeder hatte anfangs Probleme mit Schrumpfung und auffälligen Bindenähten.“

Durch die Anpassung der Einspritzparameter – Temperatur, Druck, Geschwindigkeit und Zeit – optimieren Ingenieure schrittweise den Produktionsprozess. Gleichzeitig muss die Form selbst möglicherweise einer Feinabstimmung unterzogen werden, z. B. durch Polieren der Oberflächen zur Verbesserung der Oberflächengüte oder durch Modifizierung der Kühlkanäle für eine bessere Effizienz.

Li Wei war Zeuge des gesamten Probeformprozesses. „Zuzusehen, wie der erste spritzgegossene Feeder aus der Form ausgeworfen wird, fühlte sich völlig anders an als beim 3D-Druck – er war stabiler, hatte eine gleichmäßigere Textur und fühlte sich eher wie ein ‚echtes‘ Produkt an“, sagt sie.

05 Die Ökonomie der Materialauswahl

Der Wechsel vom 3D-Druck zum Spritzguss bringt auch eine grundlegende Änderung in der Materialauswahl mit sich. Beim 3D-Druck werden üblicherweise spezielle Filamente wie PLA oder ABS verwendet, während das Spritzgießen eine größere Auswahl an technischen Kunststoffen mit unterschiedlichen Kostenstrukturen bietet.

„Wir haben uns letztendlich für PP (Polypropylen) in Lebensmittelqualität entschieden“, erklärt Li Wei. „Es ist nicht nur sicher, sondern kostet auch viel weniger als 3D-Druckmaterialien und hat bessere Formeigenschaften.“

Die Materialkosten machen einen erheblichen Teil der Spritzgussproduktion aus. Die Optimierung des Designs zur Reduzierung des Materialverbrauchs und die Auswahl kostengünstiger Materiallieferanten können sich direkt auf die Wettbewerbsfähigkeit des Produkts auf dem Markt auswirken.

Durch die Produktion in großem Maßstab ist auch ein stoffliches Recycling möglich. Angusskanäle und fehlerhafte Teile, die beim Spritzgießen entstehen, können zerkleinert und in einem bestimmten Verhältnis wieder der Produktion zugeführt werden, was die Kosten weiter senkt.

06 Produktionsrhythmus und Qualitätskontrolle

Beim Einstieg in die Massenproduktion werden Produktionsrhythmus und Qualitätskontrolle von entscheidender Bedeutung. Eine mittelgroße Spritzgießmaschine kann täglich Zehntausende Feeder produzieren. Wie wird sichergestellt, dass jedes Produkt den Standards entspricht?

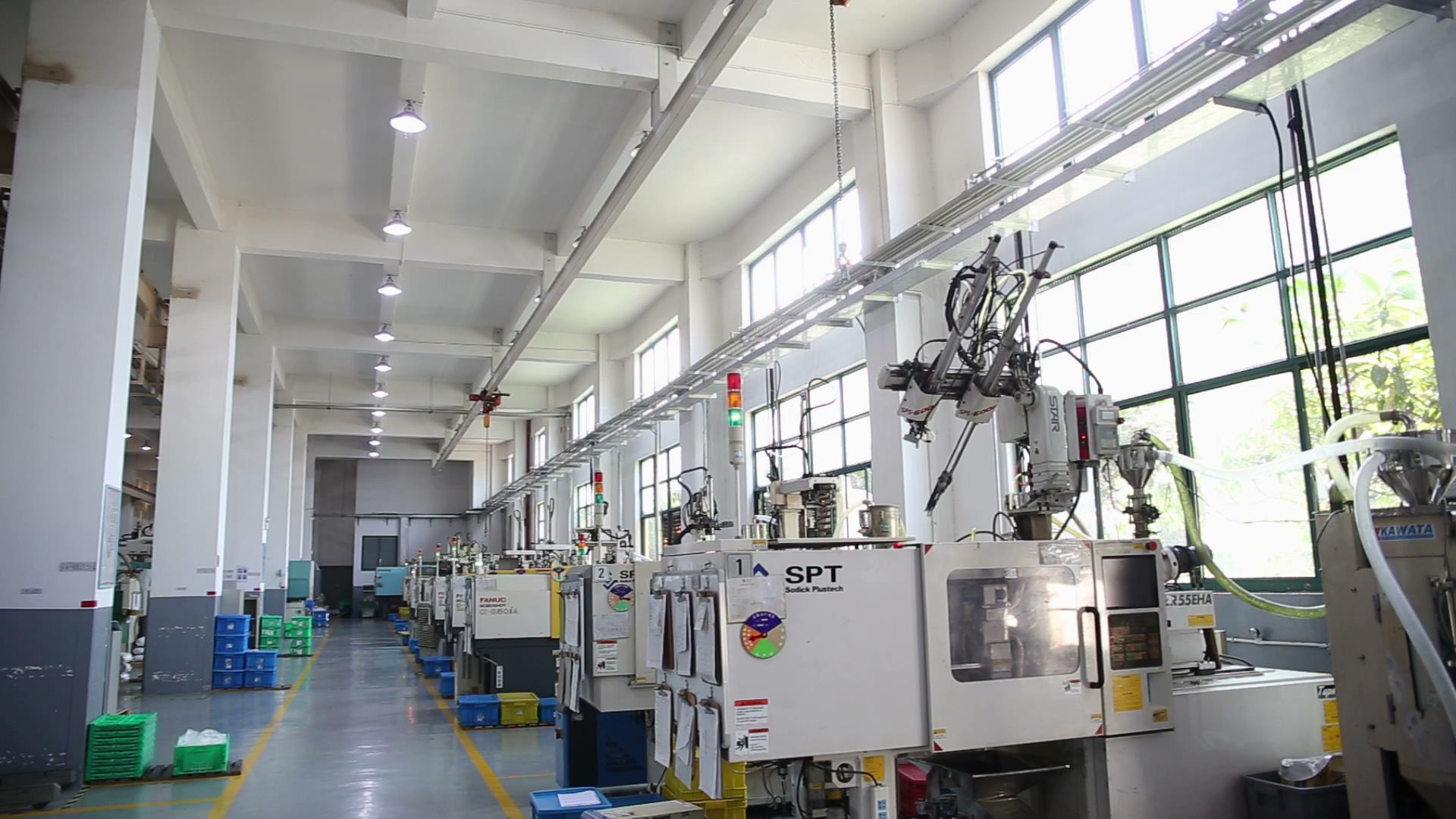

Moderne Spritzgießwerkstätten sind mit verschiedenen Überwachungsmethoden ausgestattet: Sensoren überwachen Einspritzdruck und -temperatur in Echtzeit; Bildverarbeitungssysteme prüfen jedes Produkt auf Oberflächenfehler. und es werden regelmäßig Stichproben zur Dimensionsmessung und Funktionsprüfung durchgeführt.

„Wir haben drei Inspektionspunkte an der Produktionslinie eingerichtet“, sagt Chen. „Nur Produkte, die alle Prüfungen bestehen, werden verpackt und gelagert.“

Bei der Qualitätskontrolle geht es nicht nur um die Produktkonsistenz, sondern auch um den Ruf der Marke. Eine Produktionslinie mit gut kontrollierten Fehlerraten kann einer Marke erhebliche After-Sales-Kosten einsparen.

07 Der Weg zum Markt

Wenn die erste Charge spritzgegossener Futterspender für Haustiere vom Band läuft, beginnt ihre Reise auf den Markt gerade erst.

Beim Verpackungsdesign müssen der Schutz beim Transport und die Attraktivität im Einzelhandel berücksichtigt werden. Das Team von Li Wei hat speziell eine Verpackung mit einem Fenster entworfen, um die Funktionen des Futterautomaten zu präsentieren. „Verbraucher können den Winkel und die Beschaffenheit des Feeders intuitiv erkennen“, sagt sie.

Logistik und Bestandsverwaltung stellen nach der Massenproduktion neue Herausforderungen dar. „Wir müssen Produktionsgeschwindigkeit, Lagerkosten und Marktnachfrage in Einklang bringen“, bemerkt Li Wei. „Das ist eine völlig andere Überlegung als das Prototyping.“

Der Übergang von einem 3D-gedruckten Prototyp zu einem spritzgegossenen Massenprodukt ist nicht nur eine Änderung der Herstellungsmethoden, sondern auch ein Wandel der Denkweise. Designer müssen von der Schaffung einzelner, exquisiter Objekte zur Gestaltung effizient herstellbarer, marktwettbewerbsfähiger Güter übergehen.

Vom summenden 3D-Drucker in Li Weis Studio bis zu den rhythmisch arbeitenden Spritzgießmaschinen in der Fabrik; Vom einzigartigen Prototyp auf der Werkbank bis zu den Tausenden ordentlich gestapelten Produkten im Lager – jeder Schritt auf diesem Weg erfordert unterschiedliche Fachkenntnisse und Entscheidungen.

Die Form ist eine Brücke für Kreativität, die Design und Markt, Prototyp und Produkt verbindet. Es erfordert eine erhebliche Investition, ist jedoch ein wesentlicher Weg, um eine gute Idee in ein tragfähiges Unternehmen umzuwandeln.

In der ersten Woche nach der Einführung des Tierfutterautomaten erhielt das Team von Li Wei das erste Benutzerfeedback. „Eine Kundin sagte, dieser Futterspender funktioniere viel besser als die, die sie zuvor verwendet habe, und ihre Katze habe endlich aufgehört, überall Futter zu verstreuen“, sagt Li Wei mit einem Lächeln.

In diesem Moment erreicht die Reise, die mit einem 3D-Drucker begann, endlich ihr rechtmäßiges Ziel – die Erfüllung echter Bedürfnisse in der realen Welt.
