Formteil für elektrischen Mückenschutz

Darüber hinaus hat unser Unternehmen kooperative Beziehungen zu Kunststoffrohstofflieferanten, Druckherstellern usw. aufgebaut, um die Rohstoffversorgung und Druckqualität sicherzustellen. Durch unsere langjährige Erfahrung und perfekte Lieferkette kann unser Unternehmen seinen Kunden hochwertige, maßgeschneiderte elektrische Mückenschutz-Formteile anbieten, die ihren spezifischen Anforderungen entsprechen. Gleichzeitig verfügen wir über 10 Jahre Erfahrung im professionellen Außenhandelsservice, verstehen den Außenhandelsprozess und können unsere Kunden besser bedienen. Für elektrische Mückenschutz-Formteile können wir entsprechende Kunststoffteile herstellen, was hauptsächlich durch Spritzgussformen erfolgt.

Die Grundprinzipien des Formenherstellungsprozesses für elektrische Mückenschutzmittel sind: Ausrichtung auf die Produktfunktionalität, Gewährleistung von Präzision und Stabilität, Verbesserung der Produktionseffizienz und Verlängerung der Formenlebensdauer. Der gesamte Prozess lässt sich grob in sieben Kernphasen unterteilen: Vorbereitende Vorbereitung und Produktanalyse; Formenbau; Vorbereitung und Vorbehandlung des Formmaterials; Präzisionsbearbeitung von Formkomponenten; Formenbau; Formenversuche und Debugging; und Formenannahme und -lieferung. Jede Stufe ist eng miteinander verbunden. Die Qualität der vorherigen Stufe wirkt sich direkt auf den Fortschritt der nachfolgenden Schritte aus. Jedes Versäumnis in einer einzelnen Phase könnte dazu führen, dass die Form verschrottet wird oder die Endprodukte nicht den Qualitätsstandards entsprechen. Daher ist es unerlässlich, während des gesamten Prozesses standardisierte Betriebsprotokolle einzuhalten und alle Aufgaben auf die spezifischen Eigenschaften des elektrischen Mückenschutzprodukts abzustimmen.

Stufe 1: Vorbereitende Vorbereitung und Produktanalyse. Dies stellt die Grundvoraussetzung für den Formenbau dar; Ihr Hauptziel besteht darin, Produktanforderungen klar zu definieren und die Produktstruktur gründlich zu analysieren, um so eine wissenschaftliche Grundlage für die anschließende Formenkonstruktion und -bearbeitung zu schaffen. Zunächst muss das Formenbauteam mit dem Produktdesignteam zusammenarbeiten, um eine umfassende Produktdokumentation für den elektrischen Mückenschutz zu erhalten. Dazu gehören 3D-Produktmodelle, 2D-Konstruktionszeichnungen, Materialspezifikationen, Maßtoleranzen, ästhetische Standards, Montageanforderungen und Funktionsparameter. Besonderes Augenmerk muss auf Maßtoleranzen gelegt werden; Für kritische Bereiche – wie die Gehäusenähte, Befestigungslöcher für Heizelemente und Schnittstellen für flüssigkeitsabweisende Flaschen – müssen die Toleranzen typischerweise innerhalb von ±0,02 mm kontrolliert werden. Diese strenge Kontrolle verhindert Probleme wie übermäßige Lücken in den Gehäusenähten, lockere Heizelementbefestigungen oder Flüssigkeitslecks aufgrund von Maßabweichungen. Gleichzeitig müssen die spezifischen Produktmaterialien klar definiert werden. Das Gehäuse des elektrischen Mückenschutzmittels wird typischerweise aus ABS-Kunststoff hergestellt, der ungiftig und geruchlos ist, eine hohe mechanische Festigkeit besitzt, sich leicht formen lässt und eine ausreichende Hitzebeständigkeit aufweist – wodurch es für Produkte geeignet ist, die thermischen Umgebungen mit niedrigen Temperaturen ausgesetzt sind. Die flüssigkeitsabweisenden Flaschen oder Behälter bestehen typischerweise aus PP-Kunststoff, der eine hervorragende Korrosionsbeständigkeit und Dichtungseigenschaften bietet und so das Auslaufen der abweisenden Flüssigkeit wirksam verhindert. Komponenten, die in direkten Kontakt mit dem Heizelement kommen – wie zum Beispiel die Heizbasis – können aus PC-Kunststoff oder modifiziertem ABS-Kunststoff bestehen, die eine hervorragende Hitzebeständigkeit bieten und so sicherstellen, dass die Teile auch nach längerem Gebrauch frei von Verformung oder Alterung bleiben.

In der Produktanalysephase liegt das Hauptaugenmerk darauf, die strukturellen Eigenschaften des elektrischen Mückenschutzes zu dekonstruieren und in Verbindung mit seinen funktionalen Anforderungen die spezifischen Herausforderungen zu analysieren, die mit dem Formprozess verbunden sind. Beispielsweise verfügt das untere Gehäuse flüssiger elektrischer Mückenschutzmittel typischerweise über einen Montageschlitz für die Flüssigkeitsflasche, eine Perforation für den Heizelementstab und eine Schnittstelle für das Netzkabel. Einige Produkte verfügen außerdem über strukturelle Merkmale wie Befestigungslöcher für Kontrollleuchten und Aussparungen für Tasten. Insbesondere erfordert der Montageschlitz für die Flüssigkeitsflasche ein hohes Maß an Dichtungsintegrität, um ein Austreten der Abwehrflüssigkeit zu verhindern; Daher muss der entsprechende Hohlraum innerhalb der Form eine außergewöhnliche Oberflächenbeschaffenheit und Maßgenauigkeit aufweisen. Darüber hinaus ist die Positionsgenauigkeit der Perforation für den Heizelementstab von entscheidender Bedeutung; Eine übermäßige Abweichung bei der Platzierung könnte zu einer schrägen Installation des Stabs führen und dadurch sowohl die Heizleistung als auch die Effizienz der Verflüchtigung des Abwehrmittels beeinträchtigen. Die obere Abdeckung elektrischer Mückenschutzgeräte mit Abwehrmatten weist typischerweise eine dichte Anordnung von Belüftungslöchern auf, die sich durch ihren winzigen Durchmesser und ihre gleichmäßige Verteilung auszeichnen. Der Formenbau für solche Bauteile erfordert die Herstellung entsprechender schlanker Kernstifte; Gleichzeitig muss sorgfältig auf eine reibungslose Entformung geachtet werden, um zu verhindern, dass die Kernstifte brechen oder das fertige Produkt Grate aufweist. Darüber hinaus verfügen die Gehäuse bestimmter elektrischer Mückenschutzgeräte über ineinandergreifende Strukturen – etwa Schnappverschlüsse und Schlitze –, um den Zusammenbau und die sichere Befestigung des oberen und unteren Gehäuseteils zu erleichtern. Um diese komplizierten Merkmale erfolgreich zu formen, muss die Formkonstruktion seitliche Kernziehmechanismen enthalten. Diese Anforderung stellt eine der größten Herausforderungen und kritischen Schwerpunkte bei der Entwicklung und Herstellung von Formen für elektrische Mückenschutzgeräte dar.

Gleichzeitig erfordert diese Phase den Abschluss einer Marktforschung und einer Kostenanalyse. Basierend auf dem prognostizierten Produktionsvolumen des Produkts muss eine Entscheidung hinsichtlich der geeigneten Formkonfiguration getroffen werden – insbesondere, ob eine Form mit einer Kavität oder eine Form mit mehreren Kavitäten verwendet werden soll. Für große Produktionsläufe sind Mehrkavitätenwerkzeuge die bevorzugte Wahl, da sie die Produktionseffizienz deutlich steigern können; Umgekehrt werden bei kleineren Produktionschargen Einzelkavitätenformen eingesetzt, um die Herstellungskosten der Formen zu minimieren. Darüber hinaus ist es wichtig, die wichtigsten Meilensteine, technischen Standards und Qualitätsmaßstäbe für den Formenbauprozess systematisch darzustellen. Dazu gehört die Formulierung eines umfassenden Produktionsplans und die eindeutige Benennung der für jede einzelne Phase verantwortlichen Personen, um sicherzustellen, dass die Formenherstellung ordnungsgemäß und effizient abläuft.

Phase Zwei: Die Formentwurfsphase. Dies stellt die Kernphase des Formenherstellungsprozesses dar, da sie direkt die strukturelle Integrität, Maßgenauigkeit und Produktionseffizienz der fertigen Form bestimmt. Basierend auf den Erkenntnissen aus der vorläufigen Produktanalyse werden die Entwurfsarbeiten mithilfe spezieller Formenbau-Softwarepakete (wie UG, Pro/E, AutoCAD usw.) durchgeführt. In diesem Zusammenhang wird das „Mold Wizard“-Modul der UG-Software häufig bei der Gestaltung von Formen für elektrische Mückenschutzgeräte eingesetzt und ermöglicht die effiziente Ausführung kritischer Aufgaben wie der Gestaltung von Trennlinien und der Modellierung von Formhohlräumen und -kernen. Der Formkonstruktionsprozess muss sich strikt an eine Reihe von Leitprinzipien halten: „strukturelle Solidität, Einhaltung von Präzisionsstandards, reibungslose Entformungsfunktionalität und einfache Wartung.“ Funktionell ist diese Phase in zwei unterschiedliche Komponenten unterteilt: Design des Formprozesses und Design der Formstruktur. Die Gestaltung des Formprozesses dient als Grundlage für die Gestaltung der Form. Es erfordert die Bestimmung spezifischer Formprozessparameter auf der Grundlage des Materials, der Struktur und der Abmessungen der elektrischen Mückenschutzkomponenten. Beispielsweise wird die Formtemperatur für ABS-Kunststoff typischerweise im Bereich von 180–220 °C, mit einem Einspritzdruck von 80–120 MPa und einer Formtemperatur von 50–60 °C kontrolliert; Wenn für das Produkt ein hoher Oberflächenglanz erforderlich ist, kann die Formtemperatur auf 60–80 °C erhöht werden. Bei PP-Kunststoff beträgt die Formtemperatur 170–210 °C, der Einspritzdruck 70–100 MPa und die Formtemperatur wird auf 20–40 °C geregelt. Gleichzeitig muss die Schrumpfungsrate des Materials analysiert werden: ABS-Kunststoff weist typischerweise eine Schrumpfungsrate von 0,5 %–0,8 % auf, während PP-Kunststoff eine Rate von 1,0 %–2,0 % aufweist. Bei der Gestaltung des Formhohlraums müssen auf der Grundlage dieser Schrumpfungsraten entsprechende Toleranzen berücksichtigt werden, um sicherzustellen, dass die Abmessungen des geformten Produkts den Designspezifikationen entsprechen. Darüber hinaus muss ein Entwurfsschema für das Angusssystem erstellt werden; Da es sich bei den Komponenten für elektrische Mückenschutzmittel überwiegend um kleine, dünnwandige Teile handelt, sollte das Angusssystem eine Feinangusskonstruktion aufweisen, um zu verhindern, dass Angussmarkierungen die Ästhetik des Produkts beeinträchtigen. Gleichzeitig muss ein reibungsloser Schmelzfluss gewährleistet und Formfehler wie Bindenähte und Einfallstellen minimiert werden. Bei Bauteilen mit Belüftungslöchern oder komplizierten Perforationen ist ein ausgereiftes Belüftungssystem unerlässlich, um die rechtzeitige Evakuierung der während des Formprozesses entstehenden Gase zu ermöglichen und so Defekte wie Luftblasen und Fehlschüsse zu verhindern.

Der Entwurf der Formstruktur bildet den Kern der Entwurfsphase. Dabei geht es um die Integration der strukturellen Konfiguration des Produkts mit den Anforderungen des Formprozesses, um das gesamte Design der Formstruktur zu vervollständigen – einschließlich der Gestaltung des Hohlraums, des Kerns, der Formbasis, des Führungsmechanismus, des Auswurfmechanismus, des seitlichen Kernziehmechanismus, des Kühlsystems und anderer Bestandteile. Der Hohlraum und der Kern dienen als primäre Formungskomponenten der Form. Ihre Geometrie muss die Außenkonturen der elektrischen Mückenschutzkomponenten genau nachbilden. Aufgrund der extrem hohen Präzisionsanforderungen müssen diese Komponenten auf der Grundlage des digitalen 3D-Modells des Produkts mit höchster Genauigkeit modelliert werden. Darüber hinaus muss die Oberflächenrauheit dieser Komponenten einen Standard von Ra 0,12 μm oder feiner erreichen, um sicherzustellen, dass das resultierende Formprodukt eine glatte, gratfreie Oberflächenbeschaffenheit aufweist. Als Grundgerüst einer Form muss die Formbasis so ausgewählt werden, dass sie über ausreichende Festigkeit und hervorragende Steifigkeit verfügt. Das am häufigsten verwendete Material für Formbasen ist 45-Stahl. Nach einer Abschreck- und Anlassbehandlung werden seine Härte und Verschleißfestigkeit erhöht, wodurch sichergestellt wird, dass die Form bei längerem Gebrauch frei von Verformungen bleibt.

Der Führungsmechanismus sorgt für eine präzise Ausrichtung beim Schließen der Form und verhindert so eine Fehlausrichtung zwischen der oberen und unteren Formhälfte, die zum Produktausschuss führen könnte. Typischerweise wird dies durch eine Kombination aus Führungssäulen und Führungsbuchsen erreicht; Der Abstand zwischen den Säulen und Buchsen muss streng kontrolliert werden und im Bereich von 0,01–0,03 mm liegen. Zusätzlich müssen Positionierungsstifte eingebaut werden, um die Positionierungsgenauigkeit weiter zu verbessern. Der Auswurfmechanismus ist für die Entformung des geformten Produkts verantwortlich. Die Auswahl der geeigneten Auswurfmethode muss auf der Grundlage der spezifischen Strukturmerkmale des Produkts erfolgen. Für die Unterbringung elektrischer Mückenschutzmittel wird häufig der Stiftauswurf eingesetzt; Die Platzierung der Auswerferstifte muss sorgfältig erfolgen, um kritische Funktionsbereiche und sichtbare Außenflächen des Produkts zu vermeiden und so das Auftreten unansehnlicher Auswurfspuren zu verhindern. Bei Bauteilen mit komplexeren Geometrien können Methoden wie der Abstreifplattenauswurf oder der Winkelstiftauswurf eingesetzt werden, um eine reibungslose Entformung zu gewährleisten, ohne das Produkt zu beschädigen.

Der seitliche Kernziehmechanismus stellt einen entscheidenden Schwerpunkt bei der Gestaltung von Formen für elektrische Mückenschutzmittel dar. Seine Hauptfunktion besteht darin, seitliche Merkmale am Produkt zu bilden – wie z. B. Schnapplaschen, Schlitze und seitliche Löcher – Beispiele hierfür sind die seitliche Öffnung für das Netzkabel am unteren Gehäuse und die verschiedenen Schnapplaschen am Außengehäuse. Eine häufig verwendete Methode ist der Kernziehmechanismus mit abgewinkeltem Führungsstift. Sein Design erfordert genaue Berechnungen hinsichtlich des Neigungswinkels, der Länge und des Hubabstands der abgewinkelten Führungsstifte, um sowohl einen reibungslosen Kernrückzug als auch eine genaue Rückkehr in die Ausgangsposition zu gewährleisten. Darüber hinaus muss ein Verriegelungsmechanismus eingebaut werden, um ein unbeabsichtigtes Verschieben der Seitenkerne beim Schließen der Form zu verhindern, was andernfalls die Maßhaltigkeit des Endprodukts beeinträchtigen könnte. Das Kühlsystem ist darauf ausgelegt, die Formtemperatur zu regulieren und das schnelle Abkühlen und Erstarren des geschmolzenen Materials zu erleichtern, um die Produktionseffizienz zu steigern und gleichzeitig die Produktschrumpfung und -verformung zu minimieren. Die Kühlkanäle müssen den Konturen sowohl des Formhohlraums als auch des Kerns genau folgen und eine gleichmäßige Verteilung gewährleisten, die eine konstante Temperatur in allen Teilen der Form aufrechterhält. Bei Komponenten, die ein hohes Maß an Luftdichtheit erfordern – wie z. B. flüssigkeitsabweisende Flaschen – erfordert das Kühlsystemdesign eine noch höhere Präzision, um zu verhindern, dass eine ungleichmäßige Kühlung zu Produktverwerfungen oder -verformungen führt. Nach Abschluss der Entwurfsphase muss das Formenentwurfsschema einer umfassenden Überprüfung unterzogen werden. Dabei kommt die CAE-Technologie zur Formflussanalyse zum Einsatz, um den gesamten Prozess des Füllens, Abkühlens und Schrumpfens der Schmelze zu simulieren. Durch die Vorhersage potenzieller Fehler, die während des Formprozesses auftreten können – wie Bindenähte, Einfallstellen und Verwerfungen – können die Formstruktur und die Prozessparameter auf der Grundlage der Analyseergebnisse optimiert werden, wodurch die Anzahl der Formversuche reduziert und die Formherstellungskosten gesenkt werden. Gleichzeitig müssen detaillierte Formenmontagezeichnungen und Komponentenbearbeitungszeichnungen erstellt werden, in denen die Abmessungen, Toleranzen, Materialien und Bearbeitungsanforderungen für jedes einzelne Teil klar angegeben sind, um eine endgültige Grundlage für nachfolgende Fertigungs- und Montagevorgänge zu schaffen.

Phase III: Vorbereitung und Vorbehandlung des Formmaterials. Die Auswahl und Vorbehandlung der Formmaterialien hat direkten Einfluss auf die Härte, Verschleißfestigkeit, Lebensdauer und Bearbeitungsgenauigkeit der Form. Daher müssen basierend auf den spezifischen Betriebsanforderungen und der Bearbeitungskomplexität der elektrischen Mückenschutzform geeignete Materialien ausgewählt und einer strengen Vorbehandlung unterzogen werden. Kernformkomponenten – wie Hohlräume, Kerne, abgewinkelte Führungsstifte und Auswerferstifte – erfordern den Einsatz hochfester und verschleißfester Formstähle. Zu den häufig verwendeten Optionen gehören vorgehärtete Stähle wie P20, 718H und NAK80. Unter diesen bietet P20-Stahl eine hervorragende Bearbeitbarkeit und umfassende mechanische Eigenschaften und erreicht eine Härte von HRC 30–36; Es ist für elektrische Mückenschutzformen geeignet, die Standardpräzision erfordern. 718H-Stahl verfügt über eine höhere Härte (HRC 38–42) sowie über eine hervorragende Verschleißfestigkeit und Zähigkeit, was ihn ideal für Formen für die Massenproduktion oder solche mit strengen Präzisionsanforderungen macht. NAK80-Stahl ist ein vorgehärteter, polierbarer Stahl, mit dem eine hohe Oberflächengüte erzielt werden kann, ohne dass nachfolgende Polierbehandlungen erforderlich sind. Es eignet sich am besten für Formen, bei denen die ästhetische Qualität des Endprodukts eine entscheidende Anforderung ist. Hilfskomponenten – wie Formbasen, Führungssäulen und Führungsbuchsen – können aus 45#-Stahl oder 40Cr-Stahl hergestellt werden, die einer Abschreck- und Anlassbehandlung unterzogen werden, um ihre Festigkeit und Steifigkeit zu erhöhen.

Sobald die Materialvorbereitung abgeschlossen ist, beginnt die Vorbehandlungsphase, die hauptsächlich Prozesse wie Schmieden, Glühen sowie Abschrecken und Anlassen umfasst. Das Ziel des Schmiedens besteht darin, die innere Mikrostruktur des Materials zu verfeinern, Defekte wie Porosität und Lockerheit zu beseitigen und die Dichte und Zähigkeit des Materials zu erhöhen, um so sicherzustellen, dass Formkomponenten bei der anschließenden Bearbeitung oder im betrieblichen Einsatz nicht brechen. Das Ziel des Glühens besteht darin, die Materialhärte zu verringern, die Bearbeitbarkeit zu verbessern und den Werkzeugverschleiß während der Bearbeitung zu minimieren. Gleichzeitig sollen innere Spannungen abgebaut werden, um Verformungen bei nachfolgenden Bearbeitungs- und Wärmebehandlungsstufen zu verhindern. Bei Formstählen wird typischerweise das sphäroidisierende Glühen eingesetzt; Das Material wird auf 750–780 °C erhitzt, für eine bestimmte Zeit auf dieser Temperatur gehalten und dann langsam abgekühlt. Dieser Prozess wandelt die innere Mikrostruktur in sphäroidisierten Perlit um, wodurch die Härte auf HB 200–220 reduziert wird und dadurch nachfolgende Schneidvorgänge erleichtert werden. Beim Abschrecken und Anlassen – einem Wärmebehandlungsverfahren, das hauptsächlich für Formgrundteile und Hilfskomponenten angewendet wird – wird das Material auf 850–880 °C erhitzt, vor dem Abschrecken auf dieser Temperatur gehalten und dann zum Anlassen wieder auf 550–600 °C erhitzt. Dieser Prozess verleiht dem Material eine hervorragende Festigkeit und Zähigkeit, wobei die Härte im Bereich von 28–32 HRC liegt, wodurch die Steifigkeit und Stabilität der Formbasis gewährleistet wird.

Nach Abschluss der Vorbehandlungsphase muss das Material einer Maßkontrolle und einer Beurteilung der Oberflächenqualität unterzogen werden, um sicherzustellen, dass seine Abmessungen den Verarbeitungsspezifikationen entsprechen und dass seine Oberfläche frei von Mängeln wie Rissen, Kratzern oder Zunder ist. Nicht konforme Materialien müssen umgehend ersetzt werden, um negative Auswirkungen auf die Qualität nachfolgender Verarbeitungsschritte zu vermeiden.

Phase 4: Präzisionsbearbeitung von Formkomponenten. Dies stellt die kritische Phase dar, in der der Entwurfsentwurf in greifbare physische Komponenten umgesetzt wird. Basierend auf den spezifischen Verarbeitungsanforderungen jeder Formkomponente müssen geeignete Bearbeitungsgeräte und -techniken ausgewählt werden, wobei strenge Kontrollen angewendet werden müssen, um Bearbeitungspräzision und Oberflächenqualität sicherzustellen. Die Komponenten für die elektrische Mückenschutzform erfordern eine hohe Bearbeitungspräzision und erfordern komplexe Bearbeitungsabläufe, die hauptsächlich die Stufen Grobbearbeitung, Vorbearbeitung, Endbearbeitung und Oberflächenbehandlung umfassen. Zu den häufig verwendeten Geräten für diese Vorgänge gehören CNC-Fräsmaschinen, CNC-Drehmaschinen, Elektroerosionsmaschinen (EDM), Drahterosionsmaschinen (WEDM), Schleifmaschinen und Poliermaschinen.

Das Hauptziel der Grobbearbeitungsphase besteht darin, überschüssiges Material zu entfernen und die vorläufige Kontur des Bauteils festzulegen und so den Grundstein für die anschließende Endbearbeitung zu legen. Die Grobbearbeitung erfolgt typischerweise mit CNC-Fräsmaschinen oder konventionellen Fräsmaschinen. Bei diesem Vorgang muss ein Schlichtaufmaß von 0,3–0,5 mm eingehalten werden; Darüber hinaus müssen Bearbeitungsgeschwindigkeiten und Vorschübe sorgfältig kontrolliert werden, um Materialverformungen durch übermäßige bearbeitungsbedingte Spannungen zu verhindern. Bei Bauteilen mit komplexen Geometrien – wie Formhohlräumen und Kernen – wird nach der Grobbearbeitung eine Alterungsbehandlung durchgeführt, um innere Spannungen abzubauen und das Verformungspotenzial während der nachfolgenden Endbearbeitungsschritte weiter zu minimieren. In der Vorbearbeitungsphase geht es vor allem darum, die Konturen von Bauteilen zu verfeinern und Fehler zu korrigieren, die bei der Grobbearbeitung entstehen, wodurch die Abmessungen und die Geometrie der Teile näher an die Designvorgaben herangeführt werden. Bei Vorbearbeitungsvorgängen werden in der Regel Geräte wie CNC-Fräsmaschinen und CNC-Drehmaschinen eingesetzt, wobei eine Bearbeitungstoleranz von ±0,05 mm eingehalten wird. Gleichzeitig werden kritische Bereiche der Bauteile einer Vorentgratung unterzogen, um Bearbeitungsgrate zu entfernen. Bei Bauteilen mit komplexen gekrümmten Oberflächen oder komplizierten Mikrostrukturen – wie den Entlüftungskernstiften in der oberen Abdeckung eines elektrischen Mückenschutzgeräts oder den abgewinkelten Führungssäulen in einem Seitenkern-Zugmechanismus – erfordert die Halbfertigbearbeitung den Einsatz hochpräziser CNC-Bearbeitungsgeräte, um die Maßhaltigkeit dieser Strukturmerkmale sicherzustellen.

Die Endbearbeitung stellt die entscheidende Phase dar, um die Präzision der Form zu gewährleisten. Sie erfordert den Einsatz hochpräziser Bearbeitungsgeräte und eine strenge Kontrolle sowohl der Bearbeitungsgenauigkeit als auch der Oberflächenqualität. Für Kernkomponenten wie Formhohlräume und Kerne können bei der Endbearbeitung Geräte wie 5-Achsen-Simultan-CNC-Fräsmaschinen, Funkenerosionsmaschinen (EDM) und Drahterodiermaschinen zum Einsatz kommen. Unter diesen ermöglichen 5-Achsen-Simultan-CNC-Fräsmaschinen die hochpräzise Bearbeitung komplexer gekrümmter Oberflächen und erreichen eine Bearbeitungstoleranz von bis zu ±0,005 mm und eine Oberflächenrauheit von Ra 0,08 μm. Erodiermaschinen werden hauptsächlich zur Bearbeitung komplexer Strukturen und komplizierter Merkmale in Hohlräumen und Kernen eingesetzt; Durch die Nutzung von Funkenentladungen zwischen einer Elektrode und dem Werkstück zum Erodieren von Metallmaterial erreichen sie eine Bearbeitungstoleranz von bis zu ±0,002 mm und sind in der Lage, Formstähle mit hoher Härte zu bearbeiten. Drahterodiermaschinen werden überwiegend zur Bearbeitung von Bauteilen wie Formeinsätzen und Winkelführungssäulen eingesetzt und ermöglichen die hochpräzise Bearbeitung sowohl linearer als auch gebogener Profile; Insbesondere kann die Drahterodiermaschine mit langsamem Vorschub eine Bearbeitungstoleranz von bis zu ±0,001 mm und eine Oberflächenrauheit von Ra 0,05 μm erreichen.

Nach Abschluss der Endbearbeitungsphase werden die Bauteile Oberflächenbehandlungsprozessen unterzogen, die hauptsächlich Polieren und Nitrieren umfassen. Ziel des Polierens ist es, die Oberflächenbeschaffenheit der Bauteile zu verbessern und so sicherzustellen, dass die resultierenden Formprodukte glatte, kratzfreie Oberflächen aufweisen. Der Polierprozess erfordert den fortschreitenden Einsatz immer feinerer Polierwerkzeuge – vom Grobpolieren bis zum Feinpolieren –, bis die Oberflächenrauheit der Formhohlräume und -kerne einen Standard von Ra 0,12 μm oder besser erreicht. Bei Komponenten, die ein hohes Maß an Dichtigkeit erfordern – wie z. B. Flaschen für flüssige Medikamente – muss die Oberflächenrauheit einen noch strengeren Standard von Ra 0,08 μm oder besser erfüllen. Die Nitrierbehandlung wird in erster Linie eingesetzt, um die Oberflächenhärte und Verschleißfestigkeit von Formkomponenten zu erhöhen und so die Lebensdauer der Form zu verlängern. Typischerweise wird ein Gasnitrierverfahren eingesetzt: Die Bauteile werden in einen Nitrierofen gegeben, in den bei einer Temperatur von 500–550 °C Ammoniakgas eingeleitet wird. Dadurch diffundieren Stickstoffatome in die Bauteiloberflächen und bilden eine harte Nitrierschicht mit einer Oberflächenhärte von über HV850. Entscheidend ist, dass dieser Prozess die innere Festigkeit der Komponenten nicht beeinträchtigt und so Verschleiß und Verformung während des Betriebs verhindert.

Während des gesamten Herstellungsprozesses wird jede Komponente einer strengen Qualitätskontrolle unterzogen. Prüfgeräte – wie Messschieber, Mikrometer, Messuhren und Koordinatenmessgeräte (KMGs) – werden verwendet, um Abmessungen, Toleranzen, Oberflächenrauheit und andere Parameter zu überprüfen und so die strikte Einhaltung von Designspezifikationen sicherzustellen. Nicht konforme Komponenten werden entweder nachbearbeitet oder verschrottet, um zu verhindern, dass sie in die nächste Montagephase gelangen.

Stufe 5: Formmontage. Bei der Formmontage handelt es sich um den Prozess, bei dem die verschiedenen fertigen Komponenten gemäß den Designvorgaben in eine vollständige Form integriert werden. Die Präzision der Montage wirkt sich direkt auf die Schließgenauigkeit der Form, den reibungslosen Auswurf und die gesamte Produktionseffizienz aus. Folglich folgt der Montageprozess den Grundsätzen „Zuerst die Bezugselemente installieren, dann die Details; und zuerst die internen Komponenten installieren, gefolgt von den externen.“ Dies erfordert den Einsatz spezieller Montagewerkzeuge und -techniken, um eine strenge Kontrolle über die Montagequalität zu gewährleisten.

Vor dem Zusammenbau werden alle Komponenten einem gründlichen Reinigungsprozess unterzogen, um Oberflächenverunreinigungen wie Ölflecken, Metallspäne und Staub zu entfernen, die andernfalls die Montagegenauigkeit und die Lebensdauer der Form beeinträchtigen könnten. Gleichzeitig werden die Abmessungen und die Oberflächenqualität jeder Komponente überprüft, um sicherzustellen, dass sie den Spezifikationen entspricht, bevor mit der Montage begonnen wird. Der erste Montageschritt umfasst die Installation der Formbasis; Dazu gehört die Montage von Komponenten wie der oberen und unteren Formplatte, den Führungssäulen und den Führungsbuchsen. Der Abstand zwischen den Führungssäulen und Buchsen wird sorgfältig eingestellt, um ein reibungsloses, störungsfreies Schließen der Form und eine präzise Ausrichtung zu gewährleisten. Bei der Installation der Führungssäulen und Buchsen wird in der Regel eine Presspassung verwendet, um eine sichere Verbindung zu gewährleisten, und auf die Passflächen wird ein Schmiermittel aufgetragen, um einen reibungslosen Betrieb zu ermöglichen.

...Öl zur Verschleißreduzierung.

Als nächstes werden Hohlraum und Kern installiert. Der bearbeitete Hohlraum und der Kern werden mithilfe von Schraubverbindungen oder Presssitzen an der Formbasis befestigt, wodurch eine feste, wackelfreie Befestigung gewährleistet wird. Der Einbau von Hohlraum und Kern muss strikt den Designvorgaben entsprechen; Ihre Koaxialität und Ebenheit müssen angepasst werden, um beim Schließen der Form eine präzise Passung zu gewährleisten und so eine Fehlausrichtung zu verhindern, die zu Ausschussprodukten führen könnte. Nach Abschluss der Installation muss der Passspielraum zwischen Hohlraum und Kern überprüft werden. Dieser Abstand sollte in einem Bereich von 0,01–0,03 mm gehalten werden, um ein Austreten von geschmolzenem Material zu verhindern und gleichzeitig eine übermäßige Kompression zu vermeiden, die die Komponenten beschädigen könnte.

Anschließend werden Hilfsmechanismen wie das Auswurfsystem, der seitliche Kernziehmechanismus, das Kühlsystem und das Anschnittsystem installiert. Für das Auswurfsystem müssen Position und Höhe der Auswurfstifte angepasst werden, um sicherzustellen, dass sie das Produkt reibungslos auswerfen und nach dem Auswurf genau in ihre Ausgangsposition zurückkehren. Der Abstand zwischen den Auswerferstiften und den entsprechenden Löchern muss innerhalb von 0,01–0,02 mm liegen, um ein Austreten von Material zu verhindern. Beim seitlichen Kernziehmechanismus müssen der Neigungswinkel der abgewinkelten Führungsstifte und der Kernziehhub angepasst werden, um eine reibungslose Entnahme und einen präzisen Rücklauf zu gewährleisten; Der Verriegelungsmechanismus muss sicher befestigt sein, um zu verhindern, dass sich der Seitenkern beim Schließen der Form verschiebt. Für das Kühlsystem müssen alle Rohrleitungsverbindungen gesichert und leckagefrei sein und der Kontakt zwischen den Rohrleitungen und dem Hohlraum/Kern muss optimiert werden, um eine gleichmäßige Kühleffizienz zu gewährleisten. Für das Angusssystem müssen Position und Abmessungen des Angusses angepasst werden, um eine gleichmäßige Füllung des geschmolzenen Materials und einen nahtlosen Übergang zwischen Anguss und Hohlraum zu gewährleisten und dadurch Angussspuren zu minimieren.

Sobald die Montage abgeschlossen ist, ist ein umfassender Debugging-Prozess erforderlich. Die Form wird manuell geöffnet und geschlossen, um die Schließgenauigkeit, den reibungslosen Auswurf und den synchronisierten Betrieb aller Mechanismen zu überprüfen und sicherzustellen, dass die Form ordnungsgemäß funktioniert. Gleichzeitig muss die Dichtigkeit der Form durch Drucktests überprüft werden, um sicherzustellen, dass die Kühl- und Angusssysteme keine Lecks aufweisen. Alle während dieses Prozesses festgestellten Probleme müssen umgehend durch Anpassungen oder Nacharbeiten behoben werden, bis die Formbaugruppe alle Qualitätsstandards erfüllt. Phase 6: Formversuch und Fehlerbehebung. Dies stellt einen kritischen Schritt zur Überprüfung der Qualität und Leistung der Form dar. In dieser Phase werden in Probeläufen Musterteile gefertigt; Diese Proben werden dann auf verschiedene Kennzahlen untersucht, darunter Abmessungen, Aussehen und Funktionalität. Basierend auf den Ergebnissen des Formversuchs werden Anpassungen an der Form selbst sowie an den Prozessparametern vorgenommen, um sicherzustellen, dass die Form in der Lage ist, konforme Produkte herzustellen. Formversuche müssen auf speziellen Spritzgießmaschinen oder Druckgussmaschinen durchgeführt werden, wobei die Geräteparameter – wie Einspritzdruck, Einspritzgeschwindigkeit, Formtemperatur, Formtemperatur und Abkühlzeit – in strikter Übereinstimmung mit den in der anfänglichen Entwurfsphase festgelegten Parametern des Formprozesses konfiguriert werden müssen.

Herstellung von Kunststoffspritzgussformen

Spezifikationen für Kunststoffformteile

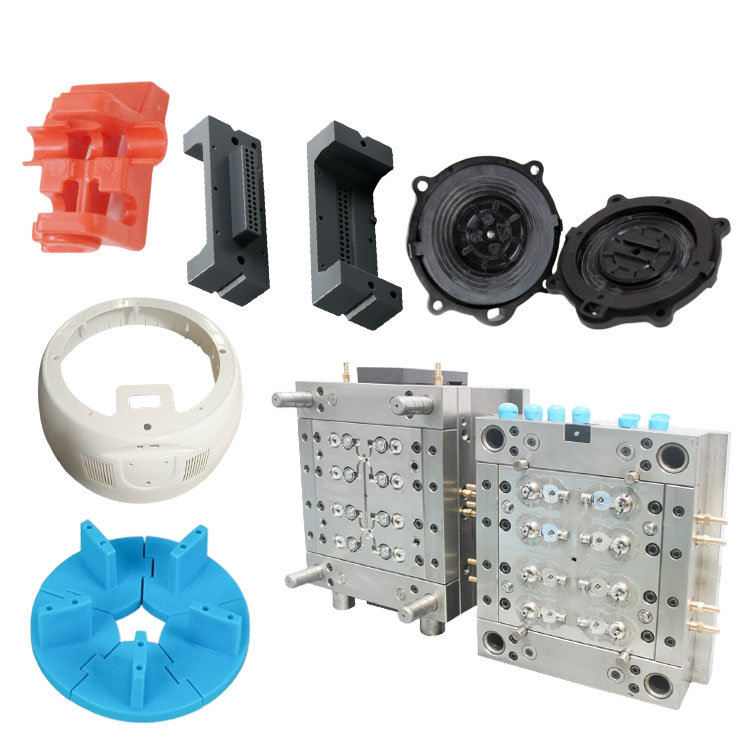

Formenbau:

Transaktionsprozess:

Schimmelprüfung:

Produktverpackung

Fabrik

Wir sind eine Fabrik für kundenspezifische Kunststoffformen. Unsere Fabrik ist ein Hersteller von Kunststoffspritzgussformen. Wir verfügen über 17 Jahre Erfahrung im professionellen kundenspezifischen Kunststoffformenbau und 10 Jahre Erfahrung im Außenhandel. Wir sind ein Lieferant kundenspezifischer Kunststoffformen. Wir können einen maßgeschneiderten Service für Kunststoffformen anbieten. Unsere Fabrik kann spritzgegossene Kunststoffteile herstellen und die Qualität der Produkte wird Sie zufriedenstellen.

Wir verfügen über mehr als 50 High-End-Maschinen und Hunderte von Ingenieuren und Designern. Wir können einen Service aus einer Hand anbieten, vom Produktdesign über den Formenbau, die Produktproduktion, die Produktverpackung bis hin zum Transport. Wir verfügen über eine komplette Produktionskette. Wir können alle Ihre Anforderungen erfüllen.

Dienstleistungen, die wir anbieten:

Professioneller kundenspezifischer Formenservice, Design und Herstellung von Kunststoffformen. Herstellung von Kunststoffprodukten, Produktdesign, Formendesign, Anpassung von Blasformen, Anpassung von Rotationsformen, Anpassung von Druckgussformen. 3D-Druckdienste, CNC-Fertigungsdienste, Produktverpackung, kundenspezifische Verpackung, Versanddienste.

Wir halten uns stets an die Grundsätze „Qualität zuerst“ und „Zeit zuerst“. Versuchen Sie bei der Bereitstellung von Produkten höchster Qualität für Ihre Kunden, die Produktionseffizienz zu maximieren und die Produktionszeit zu verkürzen. Wir sind stolz, jedem Kunden mitteilen zu können, dass unser Unternehmen seit seiner Gründung keinen Kunden verloren hat. Wenn es ein Problem mit dem Produkt gibt, werden wir aktiv nach einer Lösung suchen und bis zum Ende die Verantwortung übernehmen.

FAQ

F1: Sind Sie ein Handelsunternehmen oder Hersteller?

A: Wir sind Hersteller.

Q2. Wann kann ich das Angebot erhalten?

A: Normalerweise geben wir innerhalb von 2 Tagen nach Eingang Ihrer Anfrage ein Angebot ab.

Wenn Sie sehr dringend sind, rufen Sie uns bitte an oder teilen Sie uns dies in Ihrer E-Mail mit, damit wir zunächst ein Angebot für Sie erstellen können.

Q3. Wie lange ist die Vorlaufzeit für Schimmel?

A: Es hängt alles von der Größe und Komplexität der Produkte ab. Normalerweise beträgt die Vorlaufzeit 25 Tage.

Q4. Ich habe keine 3D-Zeichnung, wie soll ich das neue Projekt starten?

A: Sie können uns ein Formmuster zur Verfügung stellen. Wir helfen Ihnen bei der Fertigstellung des 3D-Zeichnungsdesigns.

F5. Wie kann vor dem Versand die Produktqualität sichergestellt werden?

A: Wenn Sie nicht in unsere Fabrik kommen und keinen Dritten zur Inspektion haben, sind wir Ihr Inspektionsmitarbeiter.

Wir stellen Ihnen ein Video mit Einzelheiten zum Produktionsprozess zur Verfügung, einschließlich Prozessbericht, Produktgrößenstruktur und Oberflächendetails, Verpackungsdetails usw.

F6. Wie lauten Ihre Zahlungsbedingungen?

A: Formzahlung: 40 % Anzahlung per T/T im Voraus, 30 % Zahlung für die zweite Form vor dem Versand der ersten Probemuster, 30 % Restzahlung für die Form, nachdem Sie die endgültigen Muster vereinbart haben.

B: Produktionszahlung: 50 % Anzahlung im Voraus, 50 % vor Versand der endgültigen Ware.

F7: Wie gestalten Sie unser Geschäft langfristig und gut?

A:1. Wir sorgen für gute Qualität und wettbewerbsfähige Preise, um sicherzustellen, dass unsere Kunden von Produkten bester Qualität profitieren.

2. Wir respektieren jeden Kunden als unseren Freund und machen aufrichtig Geschäfte und schließen Freundschaften mit ihm, egal woher er kommt.
