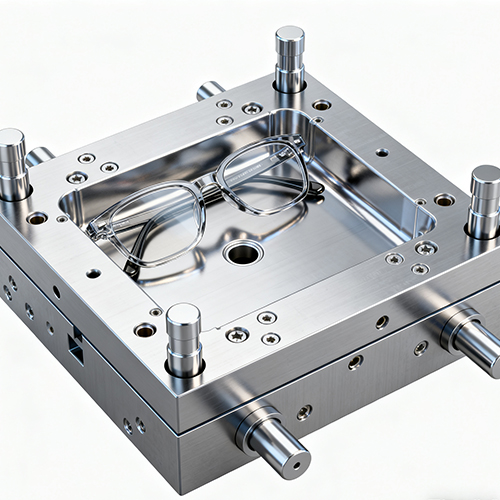

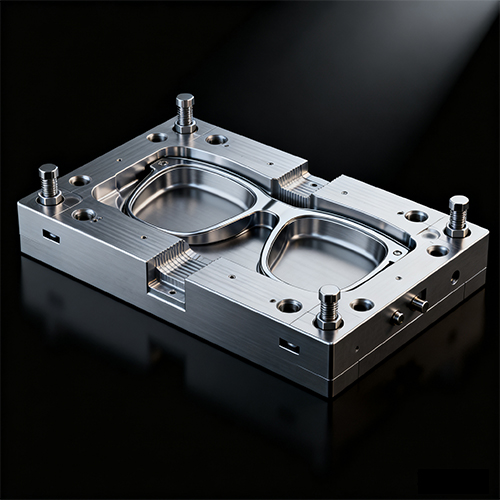

Spritzgussform für Brillenfassungen

Spritzgussform für Brillenfassungen bezieht sich auf eine kundenspezifische Form, die speziell für die Herstellung von Brillenfassungen aus Kunststoff (Komponenten wie Brillengläser, Bügel und Nasenpolsterhalterungen) im Spritzgussverfahren entwickelt wurde. Seine Hauptfunktion besteht darin, geschmolzene, brillengestellspezifische Kunststoffe wie TR90, PC und ABS durch Präzisionshohlräume und Angusssysteme in die Form einzuspritzen und so Brillengestellkomponenten zu bilden, die Ergonomie und hohe Maßgenauigkeit (Toleranz ± 0,02 mm) erfüllen. Im Vergleich zu herkömmlichen Formen für Brillengestelle aus Metall (komplexe Verarbeitung und hohe Kosten) können Spritzgussformen für Brillengestelle das integrierte Formen komplexer gekrümmter Oberflächen (wie die Krümmung des Brillenglasrahmens und der Bügelbiegekurve) und funktioneller Strukturen (wie Scharnierbefestigungslöcher und Kartensteckplätze für Nasenpolster) mit hoher Produktionseffizienz (Design mit mehreren Kavitäten, Produktionszyklus in einer Form von 15 bis 25 Sekunden) realisieren. Es wird häufig in der Massenproduktion von Kunststoffbrillengestellen wie Kurzsichtigkeitsbrillen, Sonnenbrillen und Sportbrillen verwendet.

P&M-Spritzgussform für Brillengestelle Einführung

1 Kernmerkmale von Spritzgussformen für Brillenfassungen

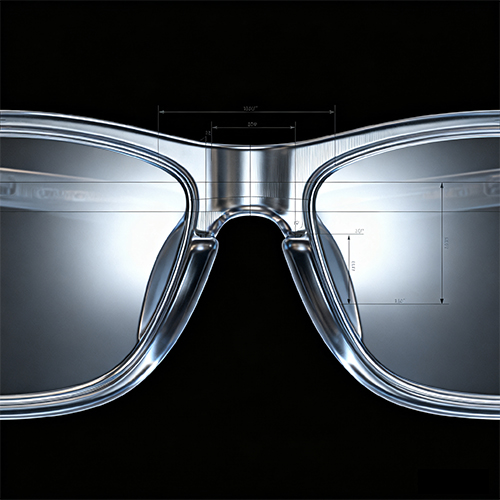

1. Maßgenauigkeitskontrolle: Die Innendurchmessertoleranz des Brillenglasrandes beträgt ±0,02 mm (um die Anpassung an die Brillenglasgröße sicherzustellen), die Bügellängenabweichung beträgt ≤0,1 mm (zur Anpassung an Personen mit unterschiedlichem Kopfumfang) und der Abstandsfehler der Nasenpadhalterung beträgt ≤0,05 mm (um beim Tragen ein Drücken auf den Nasenrücken zu vermeiden);  die Oberflächenrauheit der Kavität beträgt Ra≤0,012 μm, wodurch sichergestellt wird, dass die geformte Oberfläche des Brillengestells glatt und kratzfrei ist, ohne dass zusätzliches Polieren erforderlich ist;

Design mit gekrümmter Oberfläche: Der Linsenrand hat ein asphärisches Hohlraumdesign (Krümmungsfehler ≤ 0,5 °), um sich der Kontur des Augapfels anzupassen.  Der Hohlraum des Schläfenbiegeabschnitts ist entsprechend der Seitenkrümmung des Kopfes gestaltet (Abweichung des Krümmungsradius ≤0,1 mm) und passt sich beim Tragen der Kontur hinter dem Ohr an, mit gleichmäßiger Druckverteilung (Druck pro Flächeneinheit ≤0,3 kPa);

Symmetrieanforderungen: Der Symmetriefehler des linken und rechten Brillenglasrandes und der Schläfenhohlräume beträgt ≤0,03 mm, wodurch sichergestellt wird, dass die Gewichtsabweichung des geformten Brillengestells von links nach rechts ≤0,5 g beträgt, um ein Verkanten beim Tragen zu vermeiden.

2. Integriertes Formen mehrerer Komponenten, wodurch die Montage vereinfacht wird

Das Brillengestell besteht aus mehreren Komponenten, und Spritzgussformen können ein integriertes Formen einiger Komponenten erreichen, wodurch nachfolgende Montageprozesse reduziert werden:

Integration von Spiegelring und Nasenstützhalterung: Der Formhohlraum gestaltet den Spiegelring und die Nasenstützhalterung als Gesamtstruktur, wodurch das Risiko einer Klebstoffablösung bei der herkömmlichen geteilten Montage vermieden und die Verbindungsfestigkeit um 50 % erhöht wird.

Design mit verstecktem Anguss: Der Anguss ist in nicht sichtbaren Bereichen wie dem Ende des Spiegelbeins oder der Unterseite der Nasenhalterung angebracht und kann ohne Beschneiden montiert werden, um das Erscheinungsbild nicht zu beeinträchtigen.

3. Anpassung an unterschiedliche Materialeigenschaften, Ausbalancieren von Leistung und Ästhetik

Die Leistung verschiedener Brillengestellmaterialien (TR90, PC, ABS) variiert stark und die Form muss entsprechend optimiert werden

4. Effizientes Produktionsdesign, Kosten senken

Als Reaktion auf die Nachfrage nach Massenproduktion von Brillengestellen zeichnet sich das Formendesign durch hohe Effizienz aus:

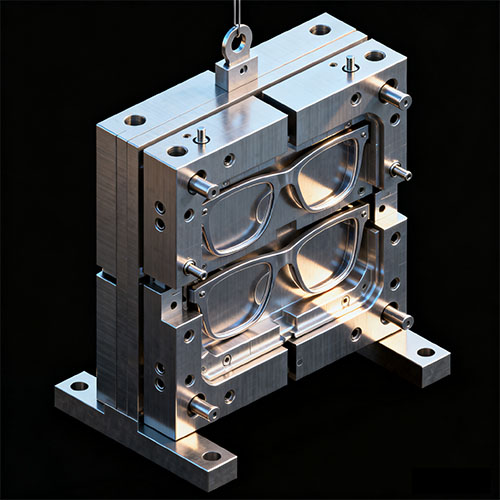

Anordnung mit mehreren Kavitäten: Übernahme einer symmetrischen Anordnung von 1 Form mit 4 Kavitäten oder 1 Form mit 8 Kavitäten

Langlebiges Design: Der Formhohlraum besteht aus S136-Edelstahl (starke Korrosionsbeständigkeit) oder H13-Heißarbeitsformstahl (gute Verschleißfestigkeit) mit einer Formlebensdauer von ≥ 500.000 Malen, wodurch die Kosten für häufige Formwechsel gesenkt werden.

II Produktionsprozess einer Spritzgussform für Brillengestelle

1. Produktdesign und Formenentwicklung

(1) Produktdesign

Strukturdesign: Zeichnen Sie mithilfe einer CAD-Software ein 3D-Modell des Brillengestells. Dabei liegt der Schwerpunkt auf der Gestaltung der Dicke des Randes, der Querschnittsform des Bügels, der Höhe der Nasenstütze und der Anpassung an unterschiedliche Höhen des Nasenrückens.

(2) Schimmelbildung

Formmaterial: Der Formhohlraum besteht aus Edelstahl S136 (geeignet für Materialien mit hohen Anforderungen an das Erscheinungsbild wie PC und transparentes ABS) oder H13-Heißarbeitsformstahl (geeignet für robuste Materialien wie TR90, mit einer Lebensdauer von ≥ 500.000 Malen); Die Führungssäule und die Führungshülse bestehen aus SUJ2-Lagerstahl (Härte HRC58-62);

Formhohlraumbearbeitung: Die Vorformung wird durch fünfachsiges CNC-Fräsen erreicht, gefolgt von der Verfeinerung komplexer Oberflächen durch elektrische Entladungsbearbeitung und schließlich erfolgt das Hochglanzpolieren mit Diamantpolierpaste;

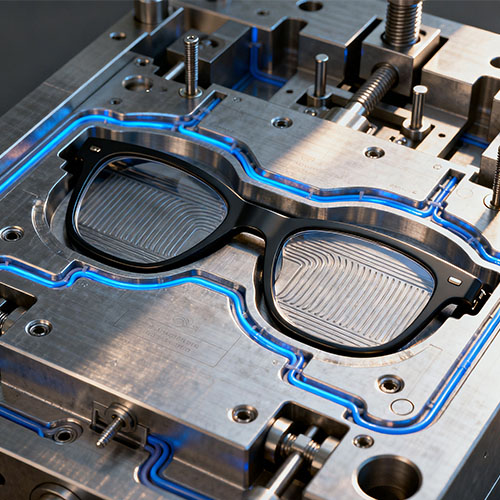

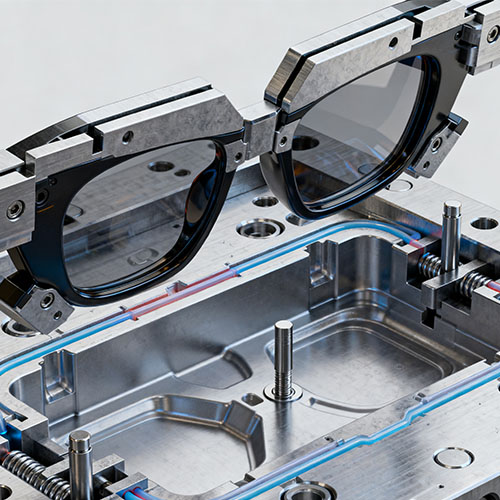

Design des Kühlsystems: Der Spiegelringbereich nimmt einen kreisförmigen Wasserweg an, und der Spiegelbeinbereich nimmt einen linearen Wasserweg an, um eine gleichmäßige Kühlung in jedem Bereich zu gewährleisten. Die Abkühlzeit wird auf 15–25 Sekunden eingestellt.

2. Rohstoffvorbereitung und Spritzguss

(1) Vorbehandlung des Rohmaterials

(2) Spritzguss

3. Nachbearbeitung und Qualitätsprüfung

P&M-Spritzgussform für Brillengestelle (Spezifikation)

P&M-Spritzgussform für Brillengestelle – Funktion und Anwendung

Je nach funktionaler Positionierung und Benutzerunterschieden von Brillengestellen besteht eine erhebliche Anpassungsfähigkeit bei der Gestaltung von Spritzgussformen und der Materialauswahl. Zu den Kernszenarien gehören:

1. Formen für Sportbrillen

Kernanforderungen: Hohe Zähigkeit, Schlagfestigkeit, starke Wetterbeständigkeit, Anpassung an Outdoor-Sportszenarien (Laufen, Skifahren, Radfahren) und Fähigkeit, schweren Kollisionen und extremen Umgebungen standzuhalten.

Form- und Materialeigenschaften:

Der Formhohlraum besteht aus H13-Heißarbeitsformstahl (gute Verschleißfestigkeit, Lebensdauer ≥500.000 Zyklen), der Linsenrandhohlraum ist mit einer großen Krümmung ausgelegt (passt sich dem Gesichtsschutzbereich an) und die Wandstärke beträgt gleichmäßig 1,5–2,0 mm (verbessert die Schlagfestigkeit);

Angepasst an TR90-Material (Schlagfestigkeit ≥60 kJ/m², hält einem Fall aus 1,5 m Höhe stand, ohne zu brechen), verwendet das Formkühlsystem ringförmige Wasserkanäle (Abstand 8 mm) und die Abkühlzeit beträgt 25 Sekunden, um sicherzustellen, dass nach dem TR90-Formen keine inneren Spannungen entstehen;

Der Bügelhohlraum ist mit einer Anti-Rutsch-Textur (Vorsprungshöhe 0,3 mm, Abstand 0,5 mm) ausgestattet, um die Tragestabilität zu verbessern und ein Verrutschen beim Sport zu verhindern.

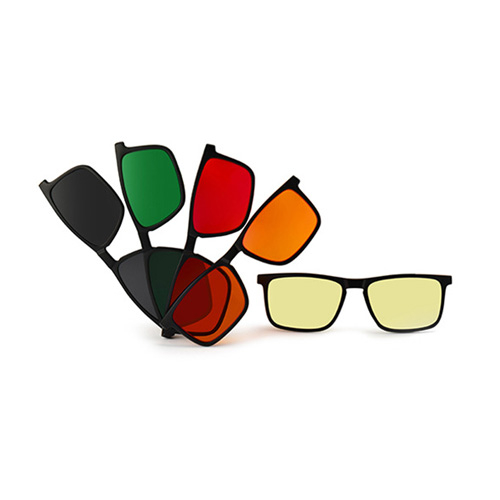

2. Sonnenbrillenformen

Kernanforderungen: Schönes Aussehen (hochglänzende/matte Textur), UV-Schutz, geringes Gewicht, geeignet für tägliche Reisen und Mode-Matching-Szenarien.

Eigenschaften von Formen und Materialien:

Der Formhohlraum besteht aus Edelstahl S136 (hochglanzpoliert Ra ≤ 0,008 μm) und ist mit transparentem PC-Material oder farbigem ABS-Material kompatibel. Dadurch wird sichergestellt, dass die Oberfläche des Spiegelrahmens transparent und makellos ist.

Unterstützt zweifarbiges Spritzgießen (z. B. schwarzer Spiegelring und goldene Spiegelbeine), die Form ist mit einem 180°-Drehmechanismus ausgestattet (Positionierungsgenauigkeit ± 0,003 mm) und es gibt keinen offensichtlichen Spalt an der Verbindung (Spalt ≤ 0,01 mm);

Reservierte Installationsnut für polarisierende Linsen (Breite 2,0 mm, Tiefe 0,5 mm) im Spiegelringhohlraum mit glatter Nutwand (Ra ≤ 0,4 μm), um sicherzustellen, dass die Linse fest und ohne Lockerheit installiert ist.

3. Myopie-Brillenrahmenformen

Kernanforderungen: Leicht, hoher Komfort, genaue Größe, geeignet für langfristiges Tragen (8–12 Stunden/Tag), kompatibel mit der Linseninstallation und der Anpassung des Nasenstegs.

Eigenschaften von Formen und Materialien:

Der Formhohlraum weist eine symmetrische Anordnung von 1 Form und 8 Hohlräumen auf (mit einer Effizienz von 240 Stück/Stunde), und die Innendurchmessertoleranz des Spiegelrings beträgt ± 0,02 mm (um die Kompatibilität mit Linsen unterschiedlichen Grades sicherzustellen);

Geeignet für ABS-Material (leicht, Einzelrahmengewicht ≤ 15 g), einstellbare Höhe des Nasenstützenhohlraums (8–12 mm, geeignet für Personen mit unterschiedlichen Nasenrückenhöhen).
