Mikropräzisionsspritzguss

Mikropräzisionsspritzguss bezieht sich auf eine fortschrittliche Spritzgusstechnologie, die das Formen von Kunststoffteilen mit extrem kleinen Größen (normalerweise Teilegewicht < 1 g, Strukturgröße < 0,1 mm) oder extrem hohen Präzisionsanforderungen (Maßtoleranz ≤ ± 0,001 mm, geometrische Toleranz ≤ ± 0,0005 mm) durch hochpräzise Spritzgeräte, spezielle Formen und strenge Prozesskontrolle ermöglicht. Sein Hauptmerkmal besteht darin, die Präzisionsbeschränkungen des herkömmlichen Spritzgießens zu durchbrechen und komplexe Teile mit Mikrostrukturen (z. B. Mikrokanälen, Mikrozahnraddicke < 0,05 mm), einer Gewichtsabweichung des Teils ≤ ± 0,005 g und einer Oberflächenrauheit Ra ≤ 0,02 μm zu formen. Im Vergleich zum gewöhnlichen Präzisionsspritzguss (Toleranz ±0,01 mm) erreicht der Mikropräzisionsspritzguss eine um Größenordnungen verbesserte Größenkontrolle, Gewichtskonsistenz und mikrostrukturelle Formgebungsfähigkeiten. Es wird häufig in Bereichen wie der Mikroelektronik, minimalinvasiven medizinischen Geräten und Mikrokomponenten für die Luft- und Raumfahrt eingesetzt und ist eine Schlüsselfertigungstechnologie für die Miniaturisierung und Integration von High-End-Produkten.

Einführung in den Mikropräzisionsspritzguss von P&M

1 Kernmerkmale des Mikropräzisionsspritzgießens

1. Ultrakleine Größe und äußerst präzise Steuerung

Maßgenauigkeit: Kann Teile mit Strukturgrößen < 0,1 mm (z. B. Innendurchmesser eines medizinischen Katheters 0,08 mm, Pinbreite mikroelektronischer Anschlüsse 0,06 mm) stabil formen, wobei die Maßtoleranz innerhalb von ±0,001 mm kontrolliert wird und weit über ±0,01 mm beim gewöhnlichen Präzisionsspritzguss liegt;  durch Spritzgussmaschinen mit geschlossenem Regelkreis (Positionswiederholgenauigkeit  ±0,0001 mm), um die Maßhaltigkeit der Teile in derselben Charge sicherzustellen (Abweichung ≤ ± 0,0005 mm);

Geometrische Präzision: Strenge Kontrolle der geometrischen Toleranzen der Teile, wie kumulativer Fehler der Mikrozahnradteilung ≤ ±0,0008 mm, Mikrokanalkoaxialität ≤±0,0005 mm, erreicht durch hochpräzise Bearbeitung der Formhohlräume (Genauigkeit ±0,0003 mm) und Echtzeitanpassung von Druck/Temperatur während des Spritzgießens;

Gewichtsgenauigkeit: Bei Mikroteilen mit einem Gewicht von ≤ 0,5 g (z. B. medizinische Mikroventile, Mikrosensorgehäuse) wird die Gewichtsabweichung innerhalb von ±0,005 g kontrolliert, was durch eine präzise Steuerung des Injektionsvolumens (minimales Injektionsvolumen bis zu 0,001 cm³) und des Druckhalteprozesses erreicht wird, wodurch funktionelle Beeinträchtigungen von Teilen aufgrund von Gewichtsschwankungen vermieden werden.

2. Fähigkeit zur Formung komplexer Mikrostrukturen

Durch Mikropräzisionsspritzguss können Mikrostrukturen erzielt werden, die mit herkömmlichem Spritzguss schwer zu formen sind, und so den funktionalen Anforderungen von High-End-Produkten gerecht werden

Mikrokanäle und mikroporöse Strukturen: Mikrokanäle mit einer Querschnittsgröße von 0,05 × 0,05 mm können gebildet werden (verwendet für Biochips und Mikrowärmetauscher), mit einem mikroporösen Mindestdurchmesser von 0,02 mm (z. B. medizinische Zerstäuberdüsen) und glatten Porenwänden (Ra ≤ 0,01 μm), ohne Grate oder Verstopfungen;

Mikrozahnräder und Mikroübertragungsstrukturen: Mikrozahnräder mit einem Formmodul ≤ 0,01 (Zahndicke 0,03–0,05 mm), Zahnoberflächenrauheit Ra ≤ 0,008 μm, Übertragungsgenauigkeit bis ISO 1328 Klasse 10 oder höher, geeignet für die Übertragungsanforderungen von Mikromotoren und Präzisionsinstrumenten;

Mikroarrays und Mikrotexturstrukturen: Auf der Oberfläche des Teils werden Mikroarray-Vorsprünge mit einem Abstand von 0,01 bis 0,03 mm (z. B. Mikrolinsenarrays für optische Komponenten) oder Mikrotexturen mit einer Tiefe von 0,005 bis 0,01 mm gebildet, mit einer Strukturreplikationsgenauigkeit von ≥ 95 % und ohne Verformung oder Verlust.

3. Hohe Anpassungsfähigkeit von Materialien und Prozessen

Das Mikropräzisionsspritzgießen erfordert maßgeschneiderte, aufeinander abgestimmte Prozessparameter basierend auf unterschiedlichen Materialeigenschaften und Teilfunktionen:

Präzise Materialauswahl: Zu den gängigen Materialien gehören LCP, POM und PC, um Verunreinigungen zu vermeiden, die die Formgenauigkeit beeinträchtigen.

Verfeinerung der Prozessparameter: Die Einspritzgeschwindigkeit muss innerhalb von 1–5 mm/s präzise gesteuert werden, um eine Verformung der Mikrostruktur durch übermäßige Schmelzscherung zu vermeiden; Stufenweise Anpassung des Nachdrucks, unterschiedliche Einstellung des Nachdrucks für verschiedene Bereiche der Teile, um lokale Schrumpfungen auszugleichen;

Strenge Umweltkontrolle: Die Produktionsumgebung muss eine konstante Temperatur, Luftfeuchtigkeit und Staubfreiheit aufweisen, um Temperaturschwankungen zu vermeiden, die zu thermischen Verformungen der Form oder Staubanhaftungen führen können, die die Oberflächenqualität der Teile beeinträchtigen.

II Produktionsprozess des Mikropräzisionsspritzgusses

1.Produktdesign und Formenentwicklung

(1) Produktdesign

Strukturelles Design: Zeichnen Sie ein 1:10 vergrößertes 3D-Modell mit CAD-Software, mit Schwerpunkt auf der Anmerkung von Mikrostrukturabmessungen und Positionstoleranzen; Einführung einer Topologieoptimierung, um redundante Strukturen zu reduzieren und Spannungskonflikte zwischen Mikrostrukturen und Hauptstrukturen zu vermeiden;

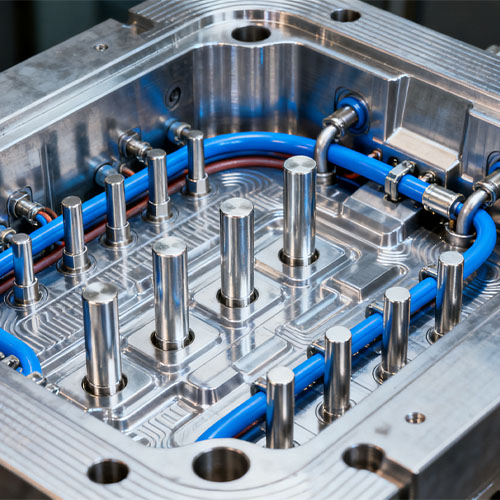

(2) Schimmelbildung

Formmaterial: Der Formhohlraum besteht aus pulvermetallurgischem Schnellarbeitsstahl oder Einkristalldiamant, um Verschleißfestigkeit und Oberflächengenauigkeit zu gewährleisten, und die Formlebensdauer beträgt ≥ 100.000 Mal;

Hohlraumbearbeitung: Verwendung hochpräziser Bearbeitungstechniken wie langsames Drahterodieren, fokussierte Ionenstrahlbearbeitung und Diamantwerkzeugdrehen; Polieren der Oberfläche der Kavität, um die Genauigkeit der Mikrostrukturreplikation sicherzustellen;

2. Rohstoffvorbereitung und Spritzguss

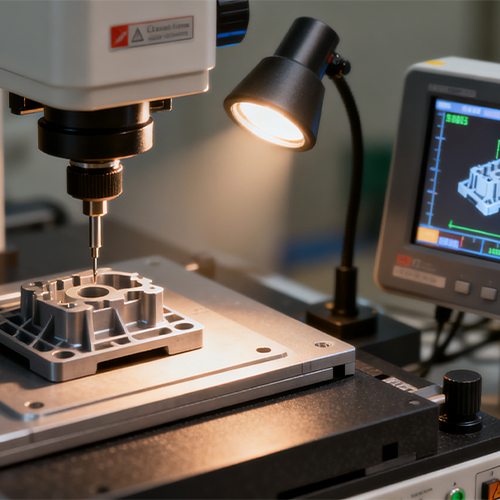

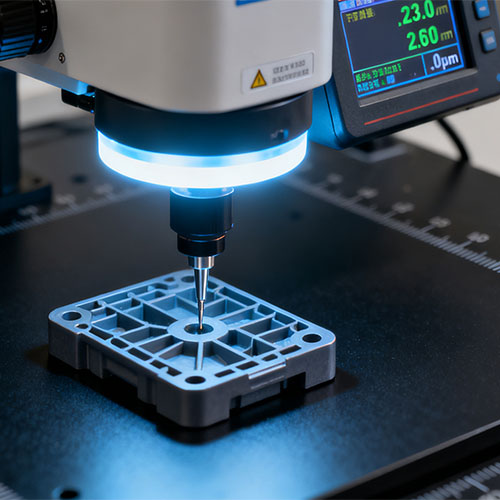

3. Nachbearbeitung und Qualitätsprüfung

P&M Mikropräzisionsspritzguss (Spezifikation)

Merkmale und Anwendung des Mikropräzisionsspritzgusses von P&M

1. Mikroelektronik- und Halbleiterindustrie）

Kernanforderungen: Ultrakleine Größe, hohe Isolierung, hohe Temperaturbeständigkeit, Anpassung an Komponenten wie Chipverpackungen und Mikroverbinder.

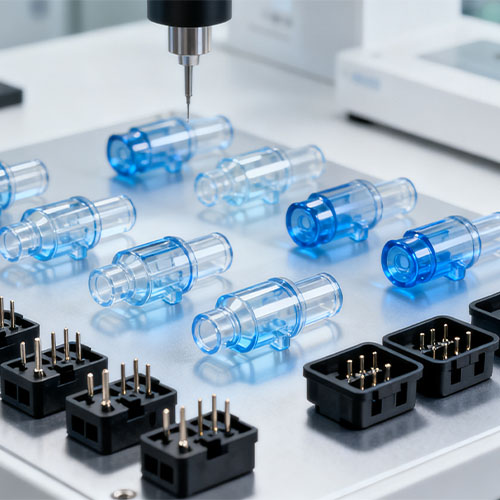

2. Industrie für medizinische minimalinvasive Geräte

Kernanforderungen: Biokompatibilität, hochpräzise Mikrostruktur, Sterilität, Anpassungsfähigkeit an minimalinvasive chirurgische Instrumente und Diagnosegeräte.

3. Luft- und Raumfahrt- und Mikroinstrumentenindustrie

Kernanforderungen: hohe Zuverlässigkeit, Beständigkeit gegenüber extremen Umgebungen, geringes Gewicht, Eignung für Mikrosensoren und Navigationskomponenten.

Anpassungsprozess
