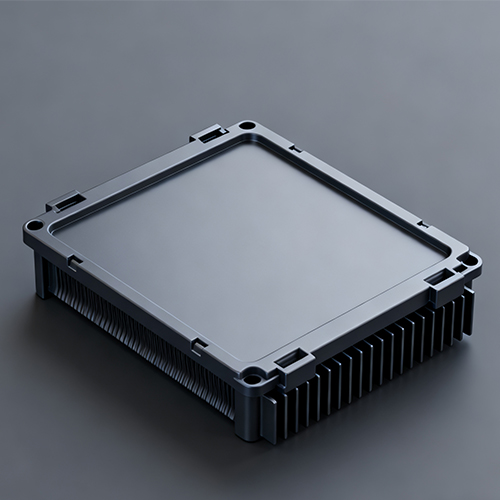

Kunststoff-Spritzguss-Kühlkörper

Beim Kunststoff-Spritzgießen mit Kühlkörper handelt es sich um eine Fertigungstechnologie, bei der geschmolzener Kunststoff durch einen Spritzgussvorgang in eine spezielle Form eingespritzt wird und nach dem Abkühlen Kunststoffkomponenten mit Wärmeableitungsfunktionen hergestellt werden.

Diese Technologie kombiniert die Vorteile des geringen Gewichts und der niedrigen Kosten von Kunststoff mit dem Design der Wärmeableitungsstruktur und wird häufig in elektronischen Geräten, der Automobilelektronik und anderen Bereichen eingesetzt, um das Problem der Wärmeansammlung in Komponenten zu lösen.

P&M Kunststoff-Spritzguss-Kühlkörper-Einführung

Formenbau und -herstellung

Entwerfen Sie den Formhohlraum entsprechend der Kühlkörperstruktur (z. B. Rippendichte, Dicke, Wärmeableitungskanal) und verwenden Sie hochpräzise Bearbeitung (z. B. CNC-Fräsen, Funkenerosionsbearbeitung), um die Formgenauigkeit sicherzustellen, wobei die Toleranzen normalerweise innerhalb von ± 0,02 mm liegen.

Rohstoffvorbereitung

Es werden modifizierte Kunststoffe mit wärmeleitenden Füllstoffen (z. B. Graphit, Aluminiumpulver, Keramikpartikel) ausgewählt. Zu den gängigen Substraten gehören PP, PA66, PPS usw. Die Wärmeleitfähigkeit kann auf 10–50 W/(m·K) erhöht werden, während gleichzeitig die hohe Temperaturbeständigkeit des Materials gewährleistet wird (normalerweise ist eine langfristige Temperaturbeständigkeit ≥120℃ erforderlich).

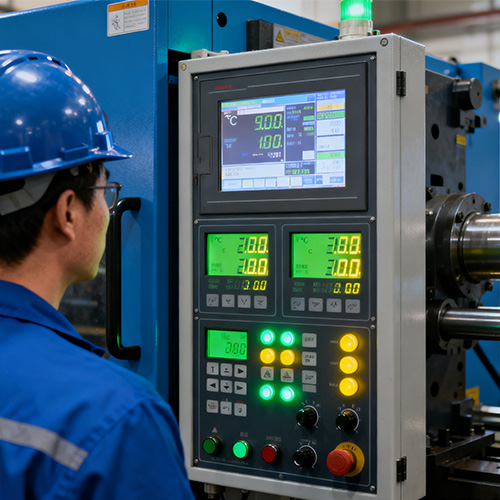

Spritzguss

Spritzen Sie geschmolzenen Kunststoff mit hohem Druck (50–150 MPa) und hoher Geschwindigkeit (50–200 mm/s) in den Formhohlraum, kompensieren Sie die Kunststoffschrumpfung durch die Druckhaltephase (der Haltedruck beträgt normalerweise 60–80 % des Einspritzdrucks) und kühlen Sie ihn dann ab und formen Sie ihn (die Abkühlzeit macht 40–60 % des Gesamtzyklus aus).

Nachbearbeitung

Dazu gehören Entformen, Entgraten (erzielbar durch Tiefkühlschneiden oder Laserschneiden), Oberflächenbehandlung (z. B. Aufsprühen einer wärmeleitenden Beschichtung, Vakuumbeschichtung) und einige Produkte müssen zusammengebaut werden (z. B. Verbinden mit metallischen Wärmeableitungsbasen).

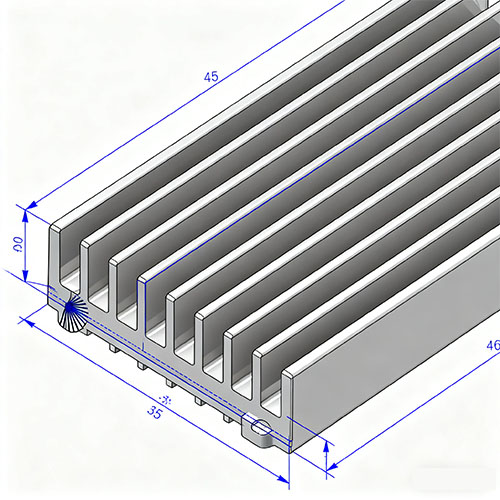

P&M-Kunststoffspritzguss-Kühlkörperformteil (Spezifikation)

Merkmale und Anwendung des P&M-Kunststoffspritzguss-Kühlkörperformteils

一、Technische Vorteile und Anwendungsszenarien

1. Technische Vorteile

Leicht: Das Gewicht von Kunststoff-Kühlkörpern ist 30–60 % geringer als das von Metall-Kühlkörpern mit demselben Volumen und eignet sich für tragbare elektronische Geräte (wie Laptops, Drohnen).

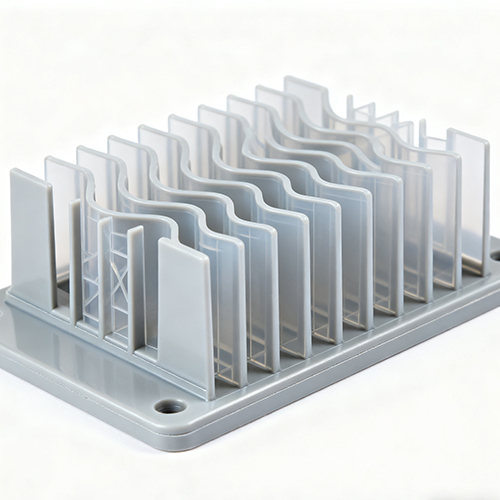

Designflexibilität: Es können komplexe Strukturen (z. B. speziell geformte Rippen, integrierte Wärmeableitungskanäle) in einem Schritt ohne anschließendes Schweißen oder Spleißen geformt werden.

Kostenvorteil: Die Form hat eine lange Lebensdauer (bis zu 1 Million Zyklen oder mehr), eine hohe Massenproduktionseffizienz und die Produktstückkosten sind 20–40 % niedriger als bei der Metallverarbeitung.

2. Anwendungsszenarien

Unterhaltungselektronik:

Wärmeableitungsmodule für Router, Set-Top-Boxen und LED-Lampen.

Automobilelektronik:

Wärmeableitungskomponenten für die Fahrzeugnavigation, ADAS-Systeme und Batteriemanagementsysteme (BMS).

Industrieausrüstung:

Wärmeableitungsstrukturen für Frequenzumrichter, Sensoren und Ladesäulen.

二、Qualitätskontrollpunkte

Prüfung der Wärmeableitungsleistung:

Messen Sie die Oberflächentemperaturverteilung des Kühlkörpers mit einer Wärmebildkamera, um sicherzustellen, dass die Komponententemperatur den Sicherheitsschwellenwert bei Nennleistung nicht überschreitet (IC-Chips erfordern beispielsweise normalerweise ≤85 °C).

Maßgenauigkeitsprüfung:

Verwenden Sie ein Koordinatenmessgerät, um wichtige Abmessungen (z. B. Lamellenabstand, Höhe) zu ermitteln, um die Einhaltung von Designtoleranzen sicherzustellen.

Prüfung auf äußere Mängel:

Verwenden Sie ein visuelles Inspektionssystem, um auf Mängel wie Materialmangel, Blasen und Grate zu prüfen, mit einer Erfolgsquote von über 99,5 %.

Anpassungsprozess

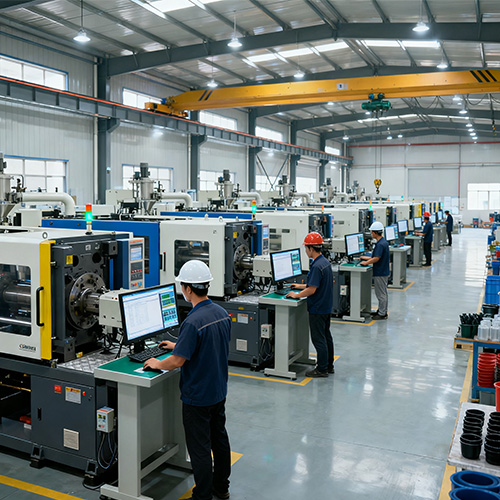

Fabrik&Über uns

NingBo Plastic Metal Product Co.,Ltd (P&M) befindet sich in Yuyao, der sogenannten Mold City, dem Plastic Kingdom, an der Südspitze der Hangzhou Bay Bridge, nördlich von Shanghai, östlich des Hafens von Ningbo. Die enge Doppellinie der State Road 329 verbindet Land-, See- und Luftverkehr in einem Netzwerk, um den Transport zu erleichtern.

Aufgrund der umfassenden technischen Stärke, der wissenschaftlichen Managementmethoden und des guten Kundendienstes genießt das Produkt großes Vertrauen und wird von Kunden aus der ganzen Welt begrüßt. P&M verfügt über ein verbessertes Entwicklungs- und Produktionssystem, um Formenbau, Herstellung von Kunststoffprodukten und automatische Produktion zu erreichen. Unsere Hauptprodukte sind die Entwicklung und Herstellung von Kunststoffformen, Kunststoffprodukten und Metallprodukten. 90 % der Produkte unseres Unternehmens werden nach Amerika, Europa, Deutschland, Japan, Australien usw. exportiert. Seit vielen Jahren engagiert sich das Unternehmen in der Rohstoffforschung. Das Unternehmen verfügt über eine eigene Marke und Dutzende Patente und bietet bequemeren technischen Support für den Formenbau und die Produktproduktion. P&M begann 2008 mit dem Inlandsgeschäft unter dem Namen Shundi Mould Factory. Und haben ab 2014 den internationalen Markt eröffnet. Wir halten uns stets an die Grundsätze „Qualität zuerst“ und „Zeit zuerst“. Versuchen Sie bei der Bereitstellung von Produkten höchster Qualität für Ihre Kunden, die Produktionseffizienz zu maximieren und die Produktionszeit zu verkürzen. Wir sind stolz, jedem Kunden mitteilen zu können, dass unser Unternehmen seit seiner Gründung keinen Kunden verloren hat. Wenn es ein Problem mit dem Produkt gibt, werden wir aktiv nach einer Lösung suchen und bis zum Ende die Verantwortung übernehmen.

P&M orientiert sich marktorientiert an der Qualität des Lebens und konzentriert sich auf qualitativ hochwertigen Service und die kontinuierliche Entwicklung neuer Produkte. Wir sind entschlossen, ein besseres Unternehmensimage zu schaffen, und unsere Freunde im In- und Ausland führen ein breites Spektrum an Geschäftsaustauschen und Kooperationen durch, um brillante Ergebnisse zu erzielen.

Verpackung

Verpackung nach Ihren Wünschen

1. Auf dem Luftweg dauert die Lieferung 3-7 Tage.

Der Versand der Ware kann per DHL, Fedex, UPS erfolgen.

2. Auf dem Seeweg richtet sich die Lieferzeit nach Ihrem Hafen.

In südostasiatische Länder dauert der Versand etwa 5-12 Tage.

In Länder des Nahen Ostens dauert der Versand etwa 18 bis 25 Tage.

In europäische Länder dauert die Lieferung etwa 20–28 Tage.

In amerikanische Länder dauert der Versand etwa 28–35 Tage.

Nach Australien dauert es etwa 10-15 Tage.

In afrikanische Länder dauert der Transport etwa 30-35 Tage.

P&M-Fahrradteile konzentrieren sich auf Kinder und vereinen Sicherheit, Gesundheit und Spaß mit dem Ziel, der schönen Kindheit von Kindern eine leuchtende Farbe zu verleihen. Wir freuen uns auf die Zusammenarbeit mit Ihnen im Dienste unserer Kinder.

Der Weg des Kindeswachstums ist mit Ziegeln und Fliesen gepflastert.
